引言
在精密测量领域，测量不确定度的构成中，装夹引入的误差属于可量化和控制的系统性误差源。尤其对于低刚度工件（如薄壁件、异形件），装夹力与支撑反力所引发的微观弹性变形与局部应力集中，会直接导致工件基准特征发生偏移，从而使后续坐标采集数据偏离其真实几何状态。这种误差在测量链的传递与放大，将严重影响测量结果的准确性。
针对上述问题，威尔推出定制化工装夹具解决方案。依据工件结构特性与测量任务需求，提供稳固、精准的装夹方案，有效避免测量过程因装夹不当引入的测量误差。
夹具的核心功能
威尔的定制夹具在精密测量中发挥三大核心功能：
1、固定功能
定位：
在工件测量过程中，理论上是限制工件的自由度，即确定工件在夹具中的正确位置，通过在夹具上设置正确的定位元件与工件定位面的接触来实现的。
夹紧：
在工件测量过程中，实现工件不动的作用效果。
2、调整功能
呈现被测部位：
将需要测量的特征精确呈现在测量传感器的有效范围内；
对准测量基准：
使工件的设计基准与测量设备的直线基准或回转轴系精准对齐；
统一坐标系：
确保测量基准与设计基准完全统一。
3、安全防护功能
通过合理的夹具设计，规避测针、传感器与工件、夹具之间的碰撞风险，保障测量过程的安全与效率。
夹紧装置的基本要求
威尔在夹紧装置设计中，严格遵循以下原则：
夹紧时不能破坏工件在夹具中占有的正确位置;
夹紧力要适当，既要保证工件在加工过程中不移动、不转动、不振动，又不因夹紧力过大而使工件表面损伤、变形；
夹紧机构的操作应安全、方便、迅速、省力;
结构应尽量简单，制造、维修要方便。
威尔定制化装夹解决方案
面对各式各样的装夹难题，威尔的工装夹具，除基础夹具外，还包含各种特殊规格定制服务，旨在保证测量更加精准可靠。
威尔基于大量项目积累，建立了成熟的定制化工装库，形成完整的夹具分类：

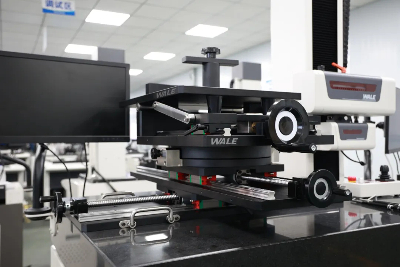

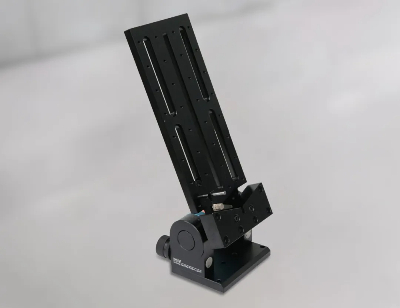

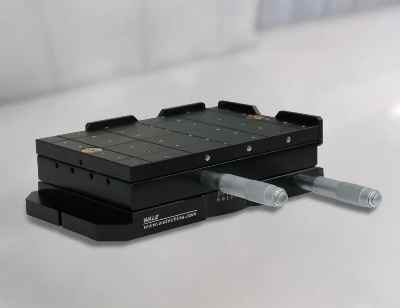

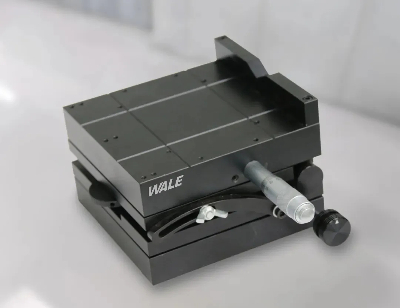

基础夹具
支持Y轴移动、平面旋转与台面倾斜，灵活适配多种测量需求；

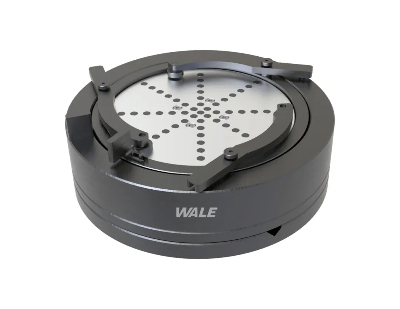

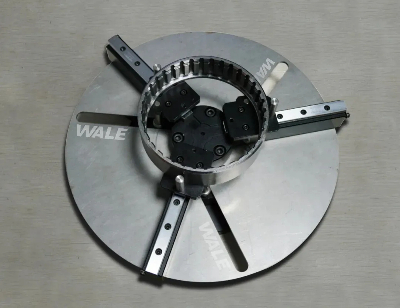

快速定心工装
实现回转类工件自动定心，提升调整效率；

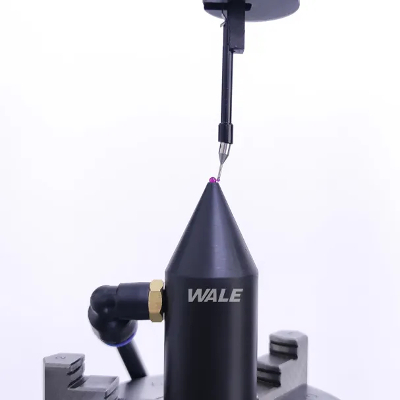

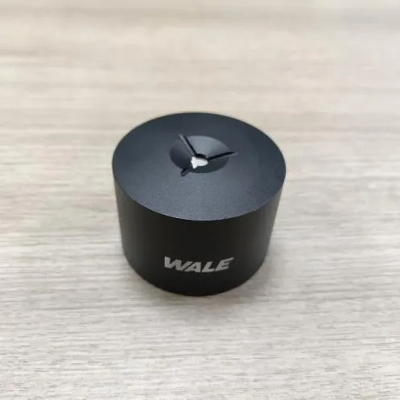

真空吸具
支持导磁球体、非导磁球体，实现无损装夹；

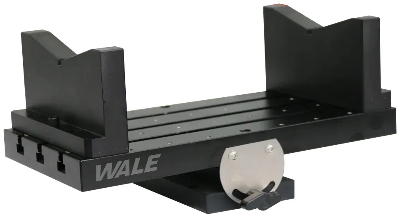

长轴类工装
专为大型、重型长轴类工件设计，确保装夹稳固；
轴承轮廓专用工装
采用V型结构，实现轴承类工件快速定位；

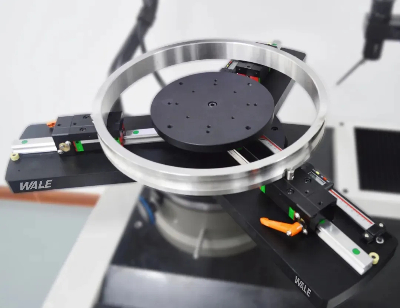

多功能复合定位工装
支持位置、角度、圆周多自由度调整，满足复杂测量需求。
结语
威尔定制化工装夹具解决方案，从系统性误差控制出发，以严谨的工程原理与模块化设计，为客户构建确定、稳定、高效的精密测量基础。我们致力于通过专业的装夹设计，将测量不确定度控制在最低水平，确保每一份数据的真实性与可靠性，助力客户实现卓越的质量管控与工艺优化。
（来源：陕西威尔机电科技有限公司）
