前言
在冶金、石油、造纸、化工等现代工业领域，轧机、风机、压缩机等旋转设备构成了生产的心脏。这些设备通过联轴器将电机（或减速机）与工作机相连，以实现动力的平稳传递。联轴器的安装对中精度，是决定整套机组能否长期、稳定、高效运行的关键。数据显示，相当比例的旋转设备故障，其根源均可追溯至对中不良。
本文将系统阐述联轴器对中的技术内涵、不对中的危害机理以及主流的对中实施方法，旨在为设备管理与维护人员提供一套完整的知识框架。
1 联轴器对中的概念与原理
01 对中的定义与范畴
联轴器对中，是指通过调整，使主动轴与从动轴的旋转中心线在一条理想的光滑曲线上（或直线）的工艺过程。这里需要区分两个重要概念：冷对中，指设备在常温静止状态下的找正；热对中，则是在冷对中的基础上，预见到设备运行至热稳定状态后，因热膨胀、载荷变化等因素引起的中心线偏移，从而在冷态调整时预留出补偿量，以保证热态下的精确对中。
02 不对中的基本类型
两轴之间的相对位置偏差，通常归为以下三类：
平行偏差（径向偏移）：两轴中心线平行但不在同一直线上，存在径向位移。
角度偏差（端面开口）：两轴中心线相交，存在一定夹角，导致联轴器两端面不平行。
综合偏差：现场最为常见，是平行偏差与角度偏差同时存在的状态。

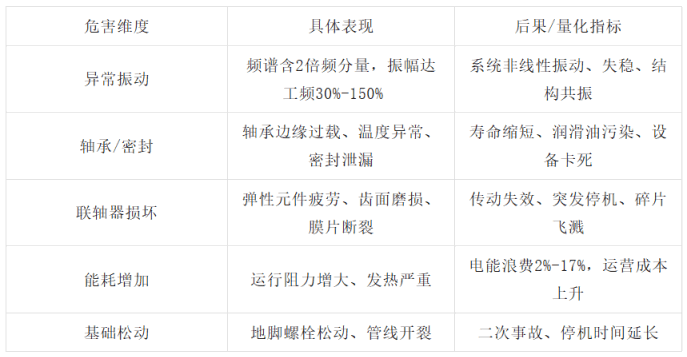

2 不对中故障的机理与危害
联轴器不对中不仅仅是几何偏差，它从根本上改变了转子系统的受力与振动特性，会引发一系列连锁反应，造成严重的经济损失。
01 诱发异常振动与噪声
不对中是旋转机械异常振动的主要激振源之一。由于联轴器在传递扭矩的同时，还要承受因不对中产生的附加弯矩，系统会产生复杂的激励力。在振动频谱上，除了基频（1倍频）外，常伴随显著的2倍频分量。当2倍频幅值过高时，往往预示着联轴器处于恶劣工况。此外，这种振动会通过基础传递，引发管线共振，产生破坏性噪声。
02 加速轴承与密封失效
这是不对中最直接、代价最高的危害之一。
不对中会在轴承上施加不均匀的附加载荷，破坏轴承内部的稳定油膜，导致轴颈与轴瓦发生局部接触或边缘载荷。其直接后果是轴承温度异常升高，严重时甚至导致巴氏合金熔化（烧瓦）。同时，轴在密封腔内的晃动会破坏密封效果，引发润滑油泄漏和外部污染物侵入，形成恶性循环，大幅缩短轴承寿命。
03 导致联轴器本体过早损坏
联轴器本身是不对中故障的直接承受者。对于膜片联轴器，不对中会使膜片承受高频交变应力，导致疲劳断裂；对于齿式联轴器，则会造成齿面接触不良、局部应力集中，加剧磨损甚至导致轮齿折断；对于弹性圈联轴器，则表现为弹性体快速老化、撕裂。
04 增加能耗，降低传动效率
不对中状态相当于在系统中增加了一个内部阻力。电机需要输出更大的功率来克服因轴系扭曲、轴承摩擦加剧所产生的额外阻力。实践证明，精确的对中可以有效降低这部分无效功耗，节能效果可达2%~17%。
05 影响基础与连接部件
持续的异常振动会导致设备地脚螺栓松动、基础灌浆层开裂，甚至引发与设备相连的管道、阀门等附属设施疲劳损坏，增加安全隐患。
3 联轴器的对中技术与实施方法
为消除上述危害，必须采用科学、精准的对中技术。随着工业精度的提升，对中方法也在不断演进。
01 传统简易法
对于转速低、精度要求不高的设备，可采用直尺-塞尺法。该方法依靠工具和人工经验，通过直尺靠测径向偏差，塞尺测量端面间隙。其精度有限，难以满足现代高速、精密设备的要求。
02 百分表精密找正法
这是目前应用最广泛的经典方法。
双表法：通过同时架设径向百分表和轴向百分表，测量两轴在0°、90°、180°、270°四个位置的偏差值，通过计算得出调整垫片的厚度。此法精度较高，适用于大多数设备。
三表法：为消除转子盘车时轴向窜动对轴向读数的影响，在轴向位置互成180°架设两块百分表，取其平均值作为轴向偏差。此法精度更高，特别适用于大型、滑动轴承或有较大轴窜量的设备。
03 激光对中技术
激光对中仪代表了当前对中技术的最高水平。
原理：利用安装在两轴上的激光发射器和接收器，实时测量光束的相对位置和角度变化。
核心优势：
-高精度与高效率：测量精度可达微米级，且仪器自动计算调整量，并以图形化界面指导操作人员调整，极大提高了工作效率。
-热膨胀补偿：可根据工艺参数预设目标值，实现“冷对中、热对零”，确保设备在运行温度下达到最佳对中状态。
-软脚诊断：内置程序可快速、精准地检测并量化设备 地脚的“软脚”问题，为彻底消除对中偏差提供了前提保障。
4 影响对中精度的关键控制点
在实施对中作业时，除掌握方法外，还必须关注以下关键因素，否则将事倍功半。
01 消除“软脚”
设备底脚不平是导致对中数据无法保持的“隐形杀手”。在正式对中前，必须进行软脚检查与消除，确保每个地脚在紧固后，机体不发生扭曲变形。
02 考虑热膨胀法
高温介质泵、汽轮机等设备，其运行温度与环境温度差异巨大，热膨胀量不容忽视。必须根据设备厂商提供的热膨胀数据或经验公式，在冷态调整时设定合理的预补偿量。
03 消除机械间隙与跳动
轴弯曲、联轴器轮毂偏心（跳动）以及联轴器内部的配合间隙（背隙），都会干扰测量读数的真实性。测量前应确保被测面光洁、无毛刺，并尽可能消除转动链中的空行程。
5 结语
联轴器对中技术，绝非简单的几何找正，而是一项融合了力学分析、热态补偿与精密测量的系统工程。它是设备全生命周期管理中的一个核心质量控制点。无论采用传统的百分表法进行精细计算，还是利用先进的激光对中仪进行智能诊断，其根本目的都在于保障旋转设备在最佳状态下长期、安全、高效地运行。
