导语

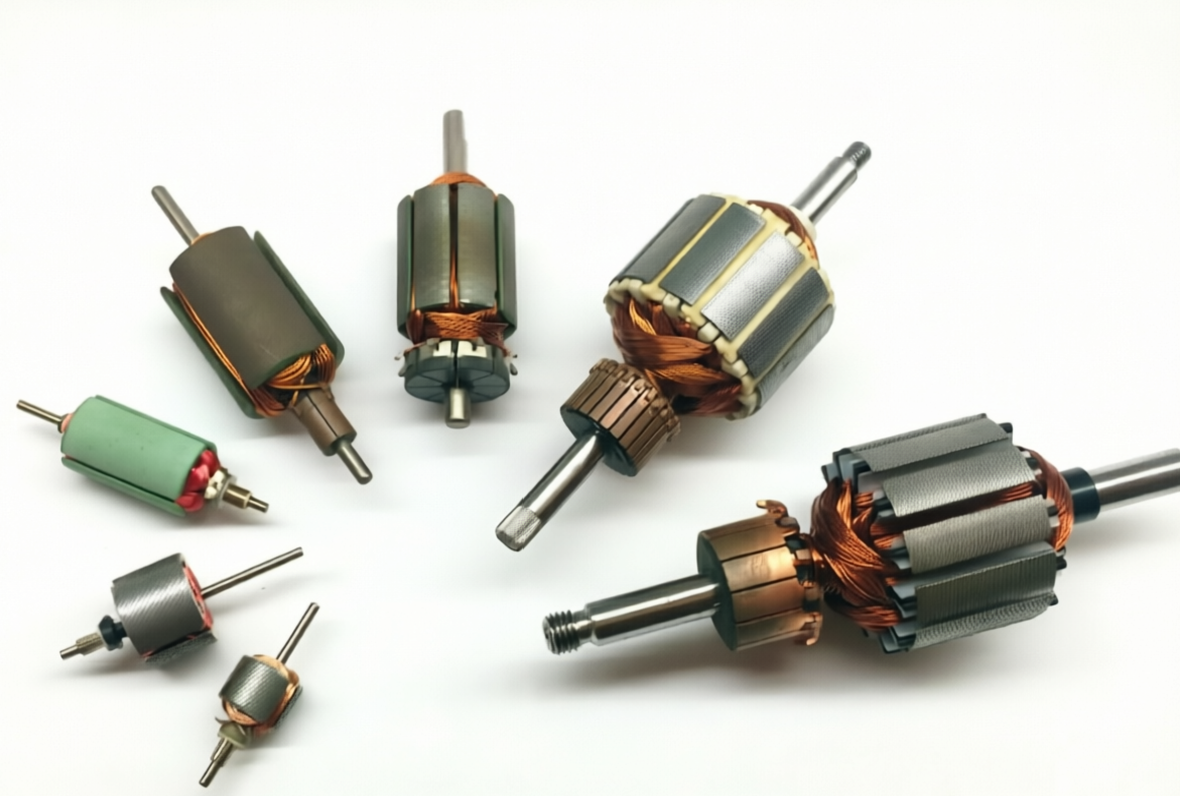

换向器（整流子）是直流电机实现电磁转矩连续输出的核心部件。其工作原理依赖于电刷与换向器片间的滑动接触，在转子旋转过程中周期性切换电枢绕组的电流方向，从而维持定子磁场与转子磁场的相对方位恒定，保证电机持续运转。
换向器的几何精度直接关联电机的换向性能与服役寿命。换向片外圆轮廓的圆度偏差、圆柱度误差、单片跳动及片间断差、邻片跳动等，均会对电刷-换向器副的接触稳定性产生显著影响。任何微米级的几何公差超差，在高速工况下均可能诱发接触电弧、火花等级升高、电刷异常磨损，进而导致电机温升超标、效率下降乃至换向失效。因此，在制造过程中对换向器进行精密检测，是电机品质管控的关键环节。
一、 核心参数定义：理解换向器的精度评价体系

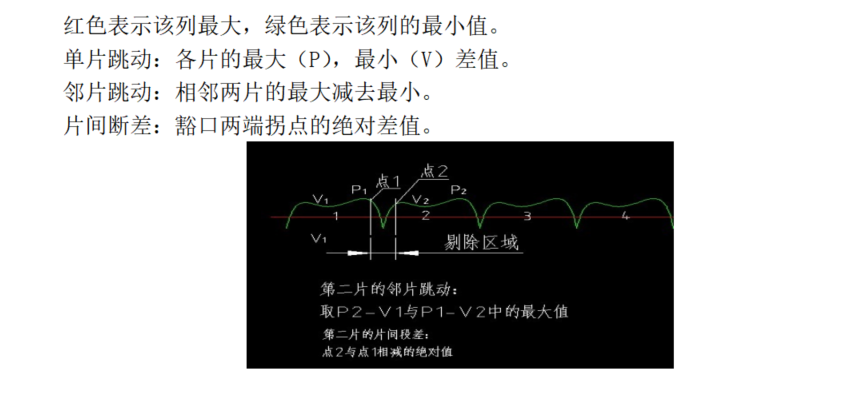

需要测量的参数：单片跳动、邻片跳动、片间断差、P值、V值、圆度、圆柱度等。
二、威尔方案：覆盖研发验证与在线量产的测量体系
针对换向器几何质量检测的差异化场景，威尔量仪提供以下两套专业解决方案，分别适用于实验室精密分析及产线高效节拍测量。

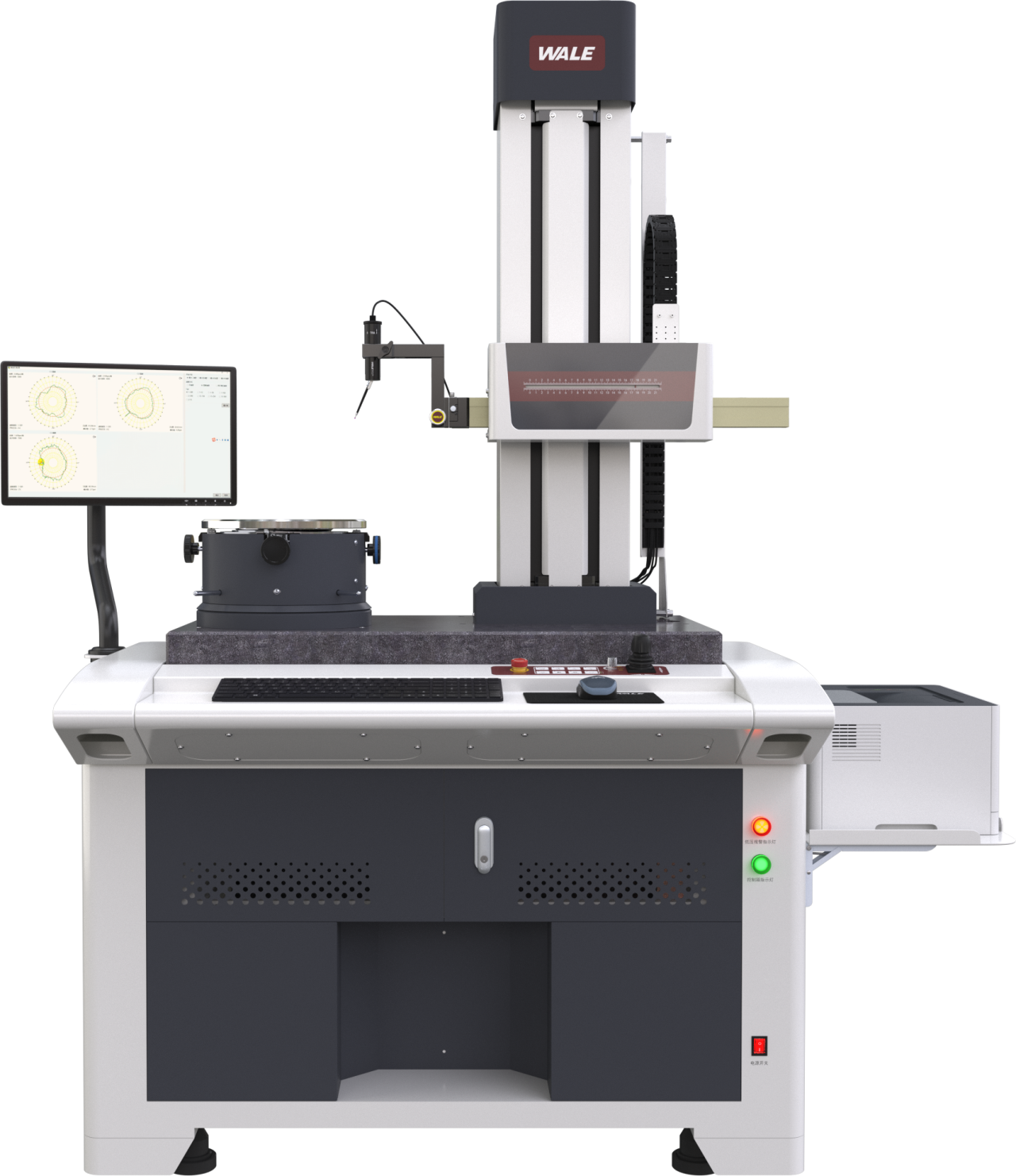

01 CYA系列圆柱度仪——实验室级全参数综合分析平台
该方案定位于高精度检测与工艺验证环节，适用于来料检验、首件确认及周期性抽检。

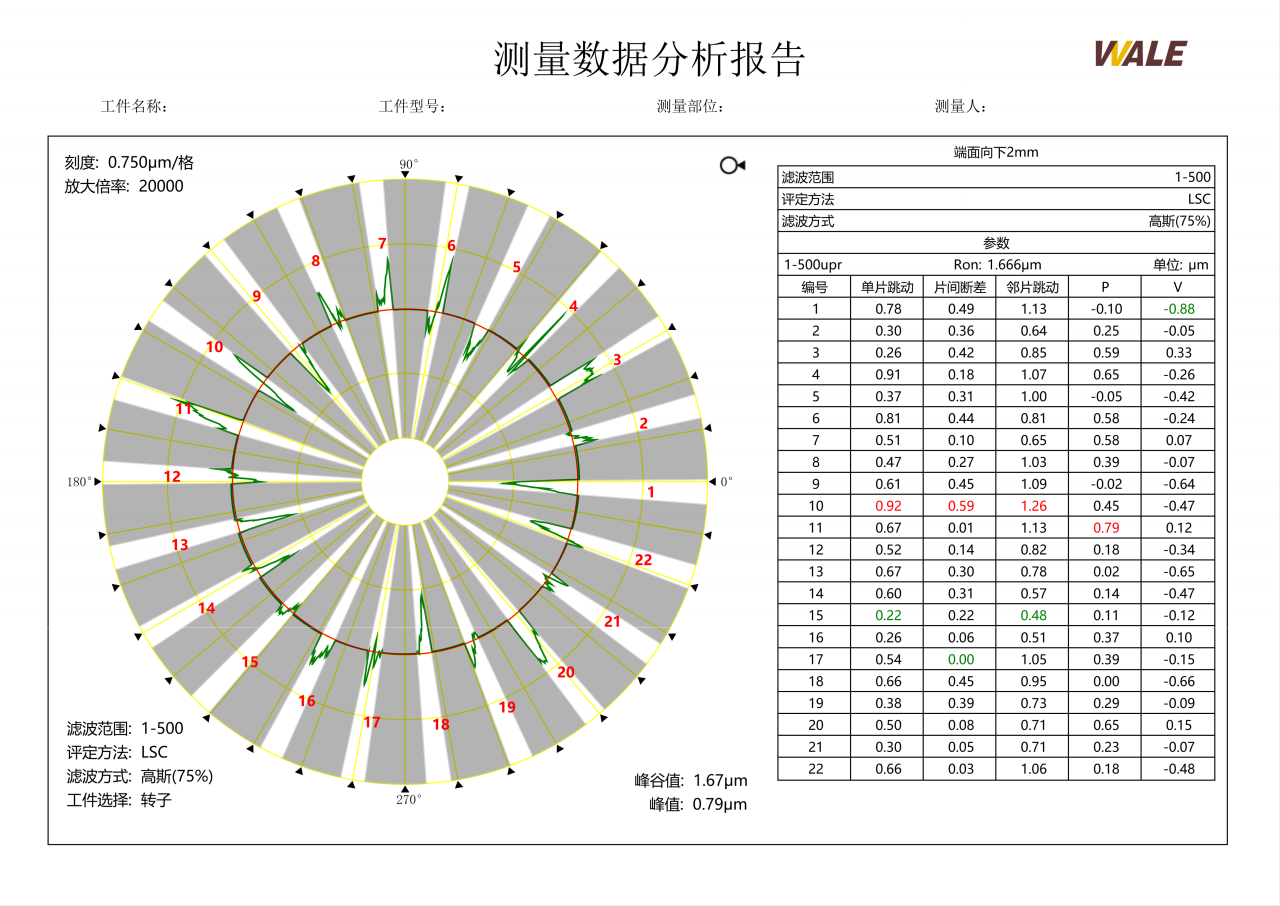

全参数一次装夹测量：单次定位即可完成圆度、圆柱度、单片跳动、片间断差、邻片跳动（含P值、V值）等多维度评定，避免重复装夹引入的基准误差。

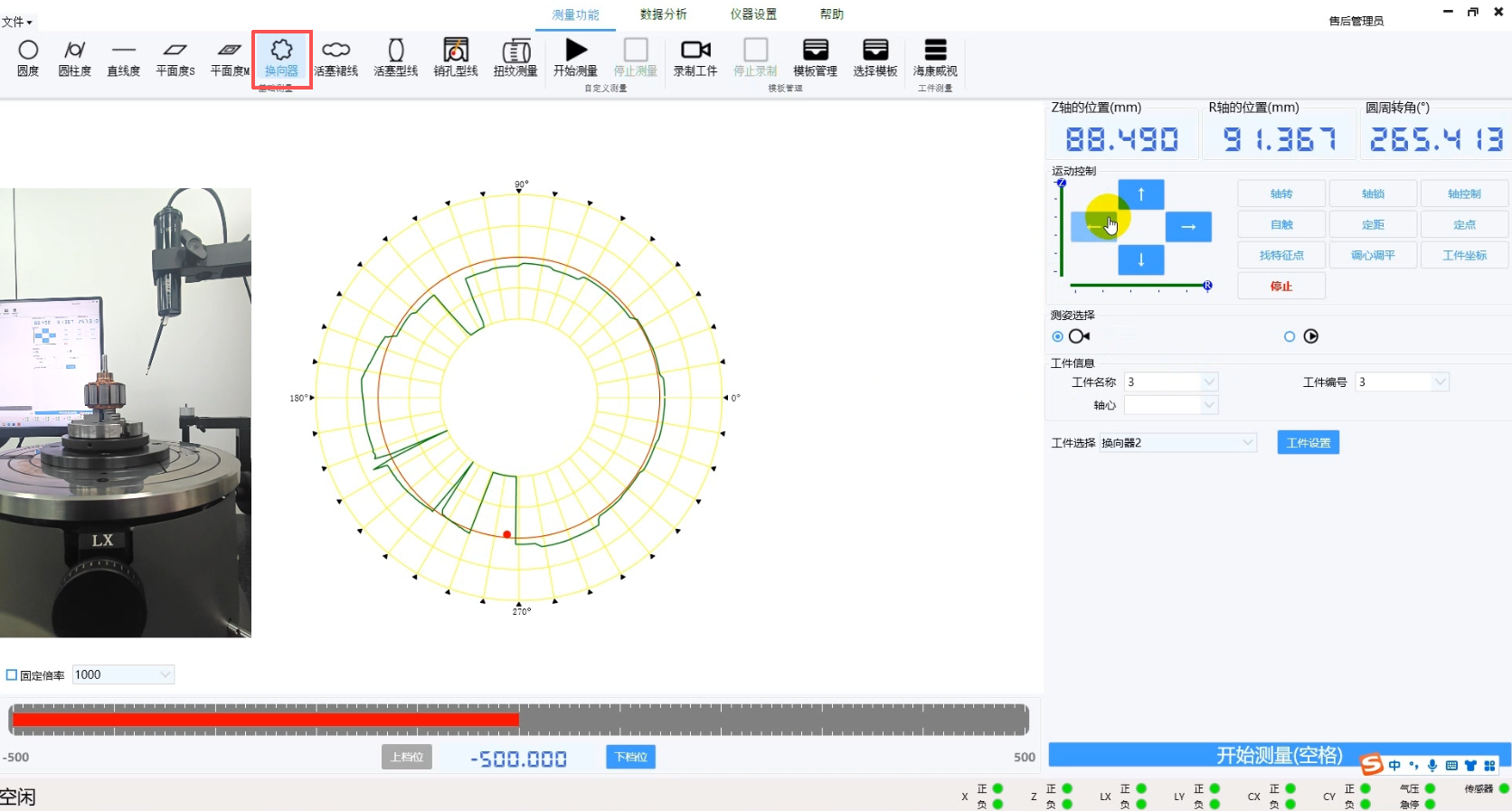

专业化换向器分析软件：内置换向器专用评价模块，支持按片数及缺口角度自动分割测量截面，实现各片独立编号与数据关联分析。
该方案的核心价值在于建立绝对精度基准——为产线测试仪提供标准比对依据，同时也是新产品试制与工艺验证阶段不可或缺的质量判定工具。

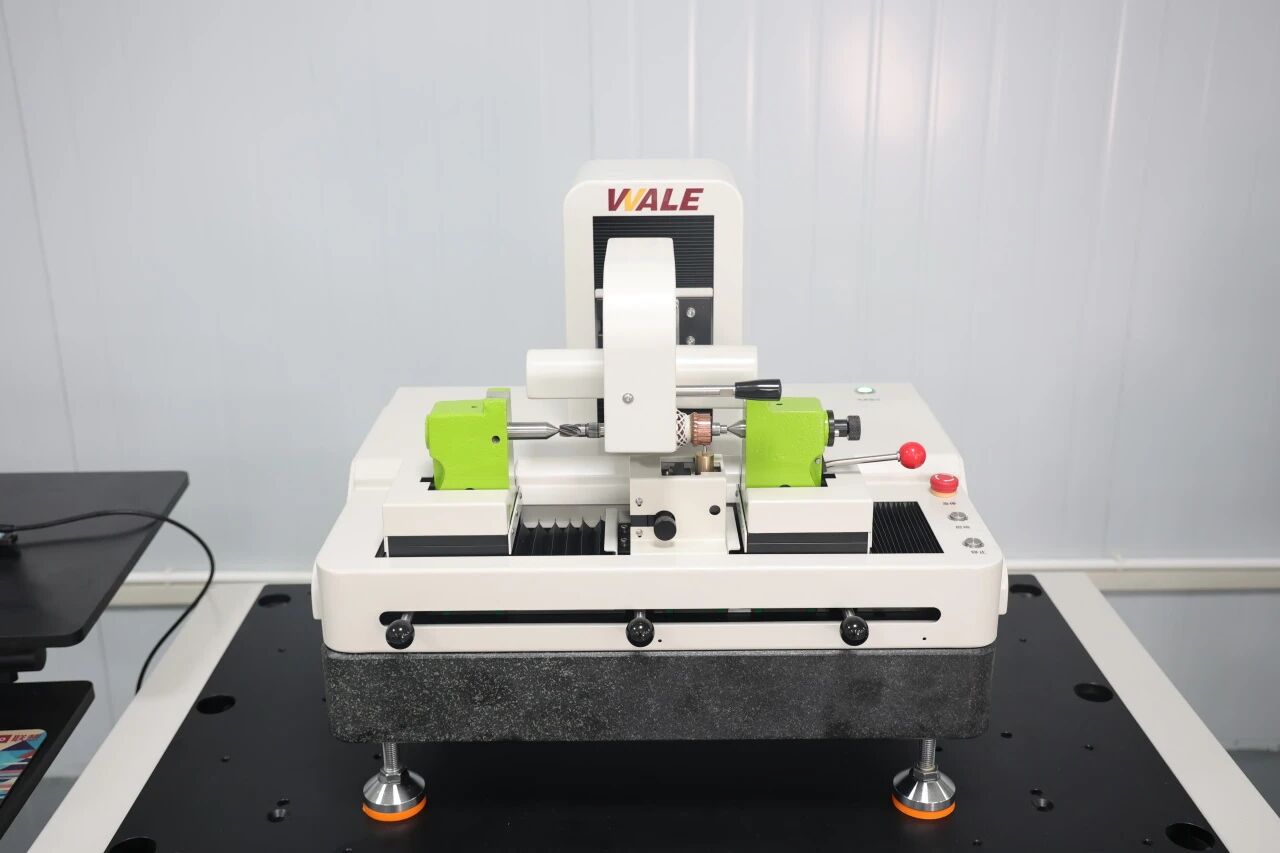

02 电机换向器测试仪——产线在线高速检测终端
该方案针对大批量生产环境设计，兼顾效率与稳定性，可嵌入产线或作为现场专机使用。

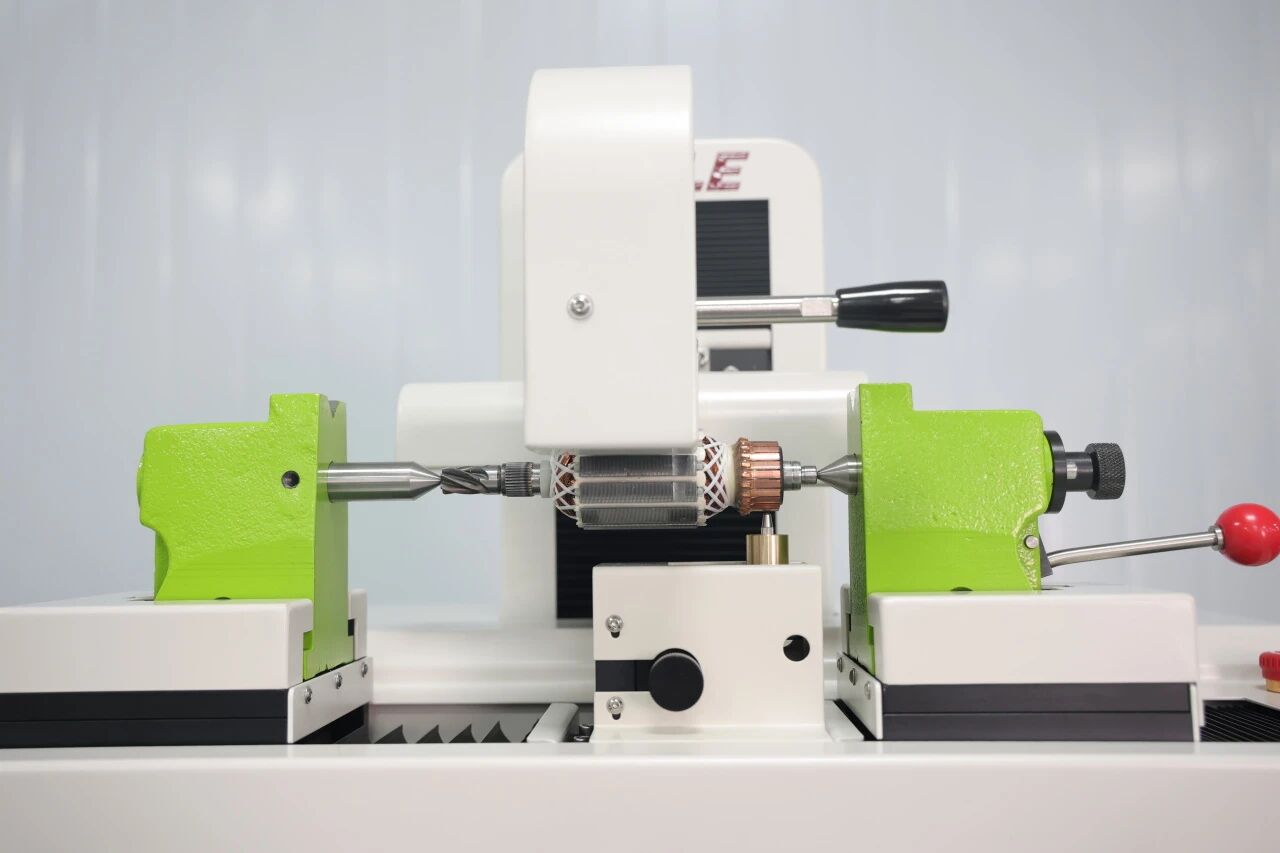

一键式自动测量流程、实现双顶尖快速定位、测量结果实时反馈、采用高抗振结构，即使在复杂的产线环境中仍保持测量系统的长期稳定性与测量值一致性。
该方案的核心价值在于兼顾效率与可靠性——将实验室级的测量标准转化为产线可用的快速判定工具，帮助用户实时拦截不良品，有效提升产线直通率。
结语
从实验室到生产线，威尔量仪两套方案各有所长——CYA系列圆柱度仪精于深度分析，换向器测试仪专于高效判定。精准匹配您的检测场景，为电机品质管控提供可靠的技术支撑。
