旋转测试转台、光电吊舱、机载雷达、CT机等设备在研发过程中需要用到滑环，对于滑环如何选型，是让电气设计师头疼的问题。
在电气设计过程中，电线需要连接到旋转部件。当机械零件无限制地连续旋转360度时，会遇到绕线问题，那么首先要解决设备的绕线问题。为了确保电流或信号能够准确地传输到旋转部件，这时就用到了滑环，来传输旋转连接的电力和信号。滑环的存在可以大大简化系统结构，避免旋转过程中导线的损坏。
市场上这么多类型的滑环，设计师该如何选型呢？首先我们要了解最常用的导电滑环和光电滑环，它们的核心区别在于传输介质不同，这直接决定了性能和应用场景。
北轴科技给您具体讲解一下滑环该如何选型：
传输介质与结构
（1）导电滑环：使用铜环与刷丝等金属部件接触，通过物理摩擦传递电信号和电能。

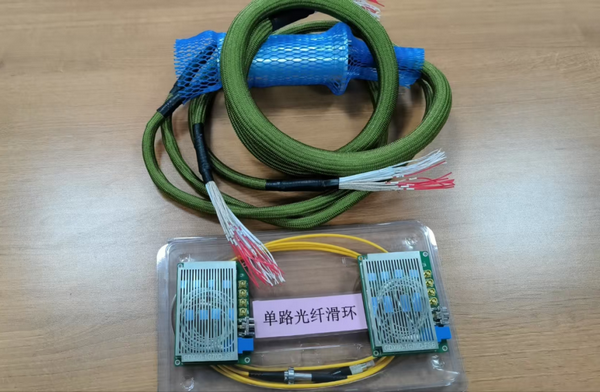

（2）光电滑环：使用光纤作为介质，通过光信号传输数据，内部无金属接触。
核心性能差异
（1）带宽与速度：导电滑环极易受接触电阻波动、反射和串扰影响，速率常在千兆级，需要特殊设计和屏蔽；光电滑环带宽极大（单模可支持数十GHz），抗电磁干扰，适合高速传输。
（2）损耗与距离：导电滑环信号会随距离衰减；光电滑环损耗低，传输距离极长。
（3）发热与寿命：导电滑环摩擦产生热量，刷丝磨损后寿命有限（千万转级别）；光电滑环以光为介质传输信号，无接触、无磨损，寿命可达数亿转。
（4）信号串扰：导电滑环多路信号易相互干扰，设计上需要加屏蔽层；光电滑环无电磁串扰，抗干扰性能极强，采用光为介质，物理上隔绝电磁干扰，信号传输高效纯净，是雷达、军工等高要求场景首选。
综上所述，“损耗与距离”决定了信号能传多远，“带宽与速度”限定了数据传输的速度，“发热与寿命”反映了设备能使用多久，而“信号串扰”则划定了传输质量的底线。总之，没有任何一款滑环能在所有指标上同时夺冠。北轴科技可根据您的使用场景，实现优势互补，帮您做出更精准的选型决策。
（来源：北轴科技）
