导语
汽车安全，始于微米级的坚守。
安全气囊气体发生器是车辆发生碰撞时保护驾乘人员的最后一道防线。其中，点火管支座作为发生器的关键精密导向与密封部件，其几何精度直接决定了点火管装配位置的唯一性、传火通道的顺畅性以及高压气体的密封可靠性。任何一个微米级的尺寸偏差或形状误差，都可能导致点火能量传递失效、高压气体泄漏，甚至起爆延迟或拒爆——在生命攸关的时刻，精度决定生死。
测量对象分析：精度偏差如何威胁安全？

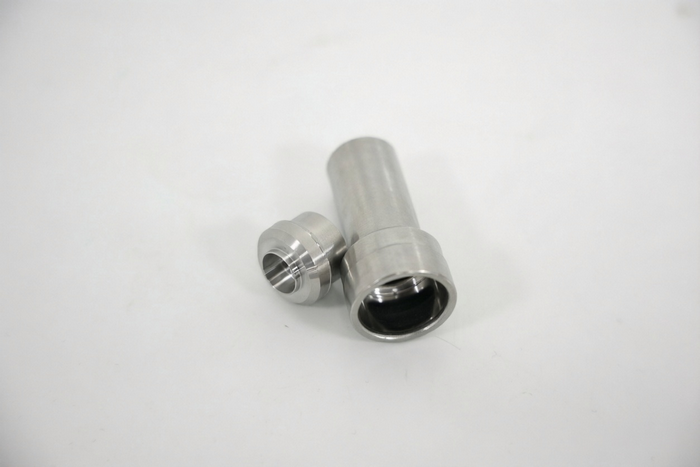

点火管支座通常具有复杂的内孔、外圆及台阶结构。在实际工况中，它需精准定位点火管、承受火药瞬间燃烧产生的高温高压气体，并保证气体按设计路径推动活塞。
支座的几何精度，正是决定上述功能能否可靠实现的核心变量，其偏差对安全性能的威胁主要体现在以下三个维度：
同轴度
内外圆的同轴度一旦超差，点火管装配后轴线便会产生偏移，与支座内孔形成干涉或导致配合间隙突变。这种偏移会直接改变点火管触发间隙的设计值，轻则造成点火能量传递效率下降，重则引发运动卡滞，最终可能带来起爆延迟甚至拒爆的致命风险。
圆度与圆柱度
当形状误差过大时，配合间隙将变得不均匀，在火药燃烧产生的高压动态冲击下，局部压力集中会破坏密封界面的稳定性，导致高压气体从间隙处泄漏。发生器输出压力因此不足，气囊便无法在预定时间内充分展开，乘员保护效果大打折扣。
关键尺寸
关键尺寸（台阶高度、角度、圆弧等） 的偏差同样不容忽视。尺寸超差会使零件在装配时过紧或过松，不仅影响生产线的装配效率，更可能改变点火管与药剂之间的触发间隙，引发早爆或迟爆等异常工况，直接危及驾乘人员安全。
可以说，支座上的每一个几何特征都与安全息息相关——精度偏差的连锁反应，最终都会指向同一个结果：在碰撞发生的千钧一发之际，保护屏障可能失效。
传统测量方式的痛点
以往，行业内对支座几何公差的检测多依赖人工调心调平、手动逐段截取轮廓进行拟合分析。该方式存在以下瓶颈：
人为误差大：调心调平及轮廓取点高度依赖操作人员经验，重复性差；
效率低下：批量检测时，逐件手动调整、逐段分析耗时严重，难以满足产能爬坡需求；
数据追溯困难：测量结果分散，不易形成系统性的SPC统计报告，质量问题归因困难。
威尔量仪针对性推出以下全套测量解决方案，系统解决上述痛点。
威尔测量解决方案

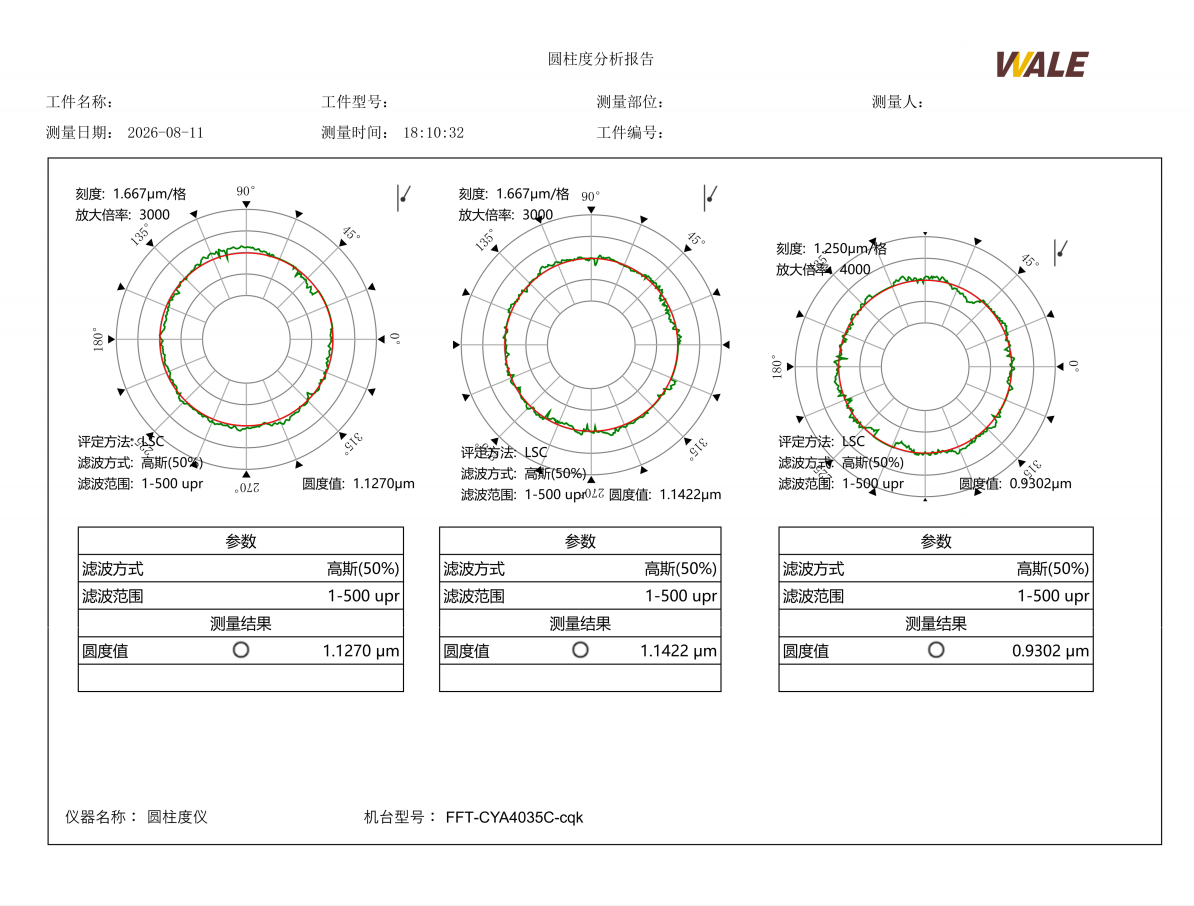

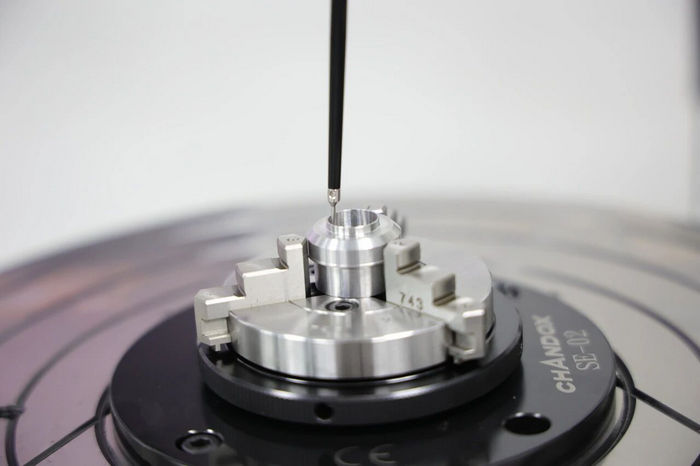

01 圆度、圆柱度、同轴度

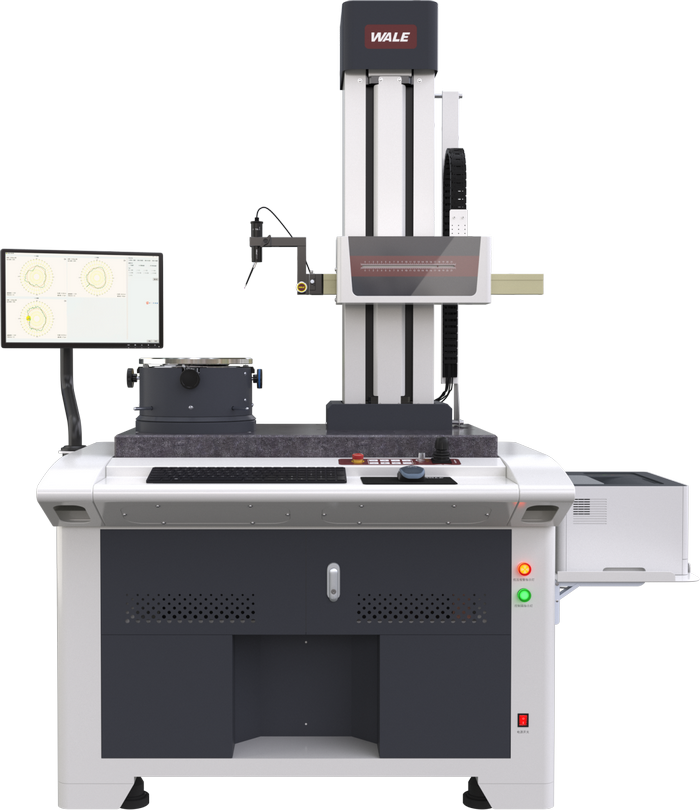

—CYA系列自动调心调平圆柱度仪
智能化自动测量：具备测量程序编制与存储功能，可将调心调平、截面选取、测量路径、分析方式全部录入为程序。针对同一批次支座，操作人员只需调用对应程序，一键启动即可完成全自动测量，极大地降低人为干预误差。
自定义报告模板：测量报告支持插入工件图片、公司Logo、数据汇总表等元素，并可保存为多种模板，已设定的打印报告可以设置成模板以供调用，可保存多个模板。

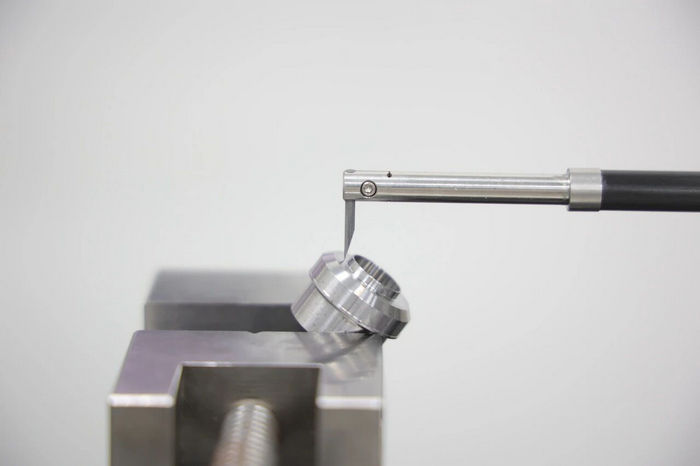

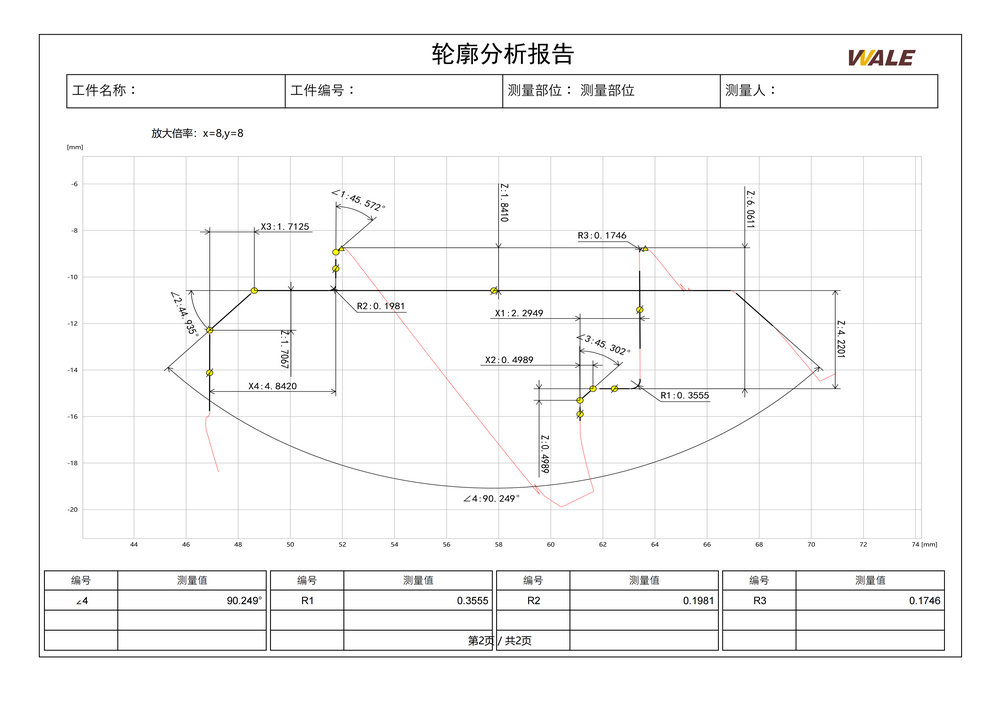

02 轮廓尺寸公差

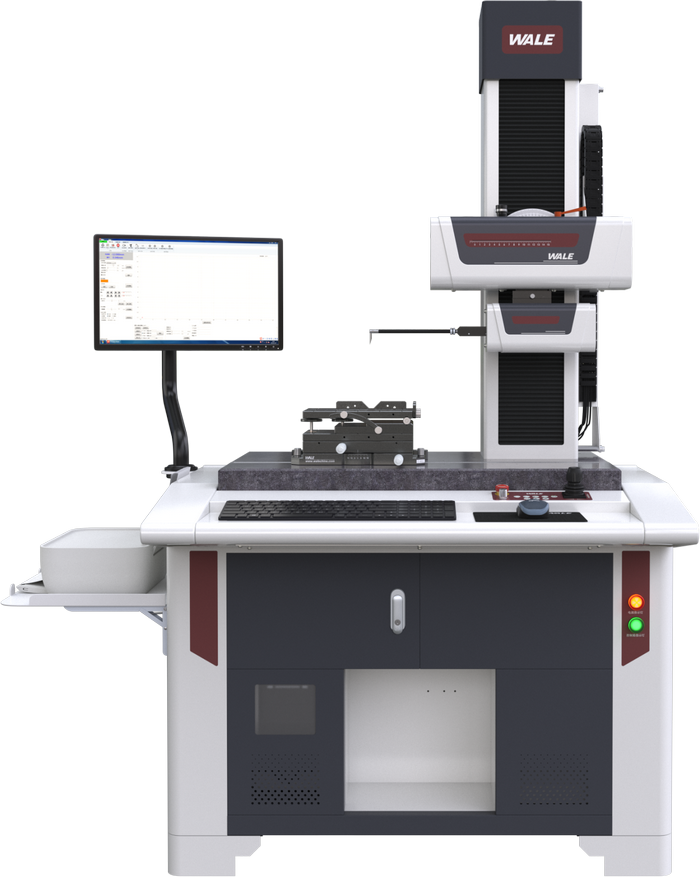

—CQ系列高精度轮廓测量仪
智能轮廓分析：传统轮廓分析需人工逐段选取拟合范围，效率低且重现性差。威尔PAS采集控制系统具有强大的自定义功能，其中自定义拟合功能可根据用户需求生成拟合模板，一键调用，可快速识别并拟合线段、圆弧和圆，快速完成轮廓标注与尺寸计算显著提升批量检测效率。
模板化批量测量：预设检测模板后，操作人员仅需放置工件→调用程序→启动测量，软件自动完成数据采集、分析判定与报告生成，实现一键式标准化操作，减少对高技能检验员的依赖，确保不同人员、不同班次检测结果一致。
结语
安全无小事，精度定生死。点火管支座的几何公差测量，不仅关乎装配效率，更关乎每一位驾乘者的生命安全。
威尔凭借高精度圆柱度仪与轮廓测量仪，结合智能化软件平台，为安全气囊气体发生器关键零部件检测提供了专业、高效的完整解决方案——让每一微米的偏差都无所遁形，让每一次装配都顺畅可靠。
在安全面前，每一微米都不容妥协。
威尔用精密测量，为每一次出行筑牢最后一道防线。
（来源：陕西威尔机电科技有限公司）
