导语

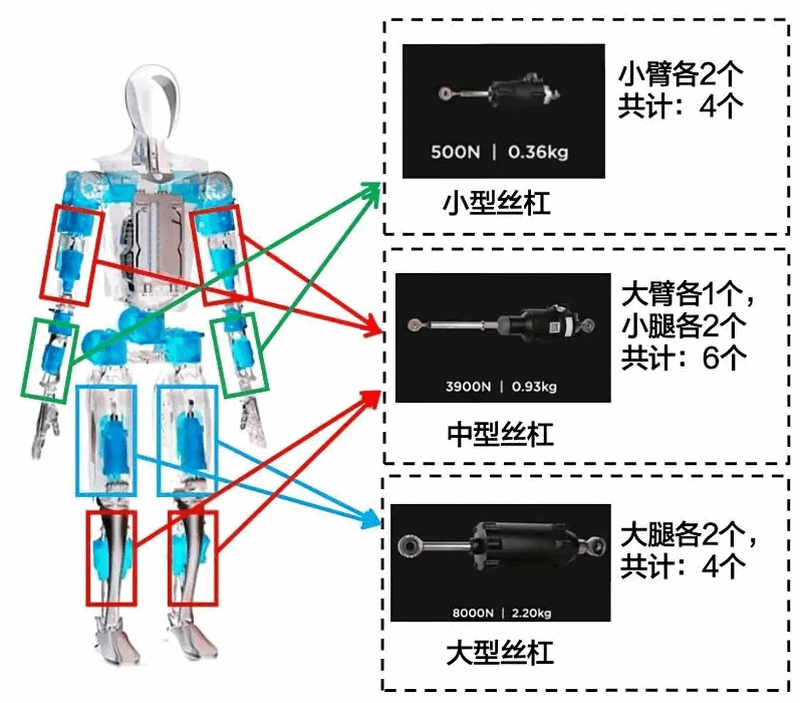

人形机器人产业加速走向量产，线性关节作为核心执行单元，对传动部件的精度、可靠性提出严苛要求。
行星滚柱丝杠凭借高承载、高刚度、长寿命的优势，成为线性关节的核心传动件。但在微米级的制造要求下，如何完成高效可靠的精度检测，成为众多零部件企业的共性难题。今天带大家了解威尔专属行星滚柱丝杠测量解决方案。
行星滚柱丝杠：人形机器人关节的“精度命脉”
行星滚柱丝杠核心作用，是把电机的旋转运动转化为高精度直线运动，同时实现动力传递与精密定位。对比传统传动结构，它承载能力强、刚度高、使用寿命长，广泛应用于人形机器人线性关节、执行器等对体积、精度、可靠性要求严苛的场景。

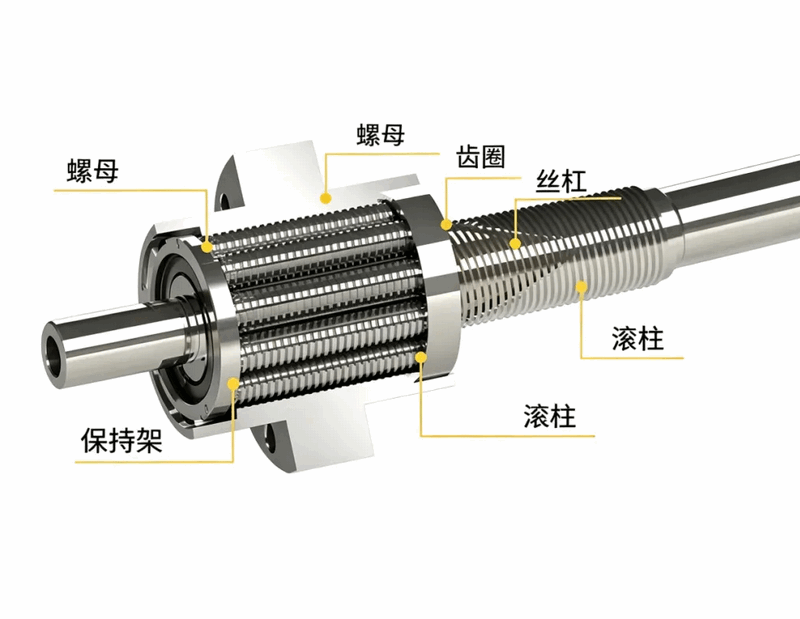

行星滚柱丝杠主要由丝杠、螺纹滚柱、螺母等零件组成。 整套机构的性能，不光取决于装配工艺，更取决于各个零部件本身的几何精度。牙型尺寸、大径、中径、小径、螺纹参数、导程精度等，都会直接决定机器人最终运动精度与运行稳定性。
于人形机器人微米级精密制造而言，零件上极其微小的误差，都可能造成装配后运动卡顿、定位偏移、部件加速磨损，进一步影响整机关节响应速度和整机使用寿命。 因此，做好零件级精准、全面、高效检测，是行星滚柱丝杠质量控制中至关重要的一环。
威尔行星滚柱丝杠专属测量解决方案
针对行星滚柱丝杠的特点，威尔推出覆盖静态精度与动态性能的全维度测量解决方案。
01 行星滚柱丝杠单独零件测量解决方案

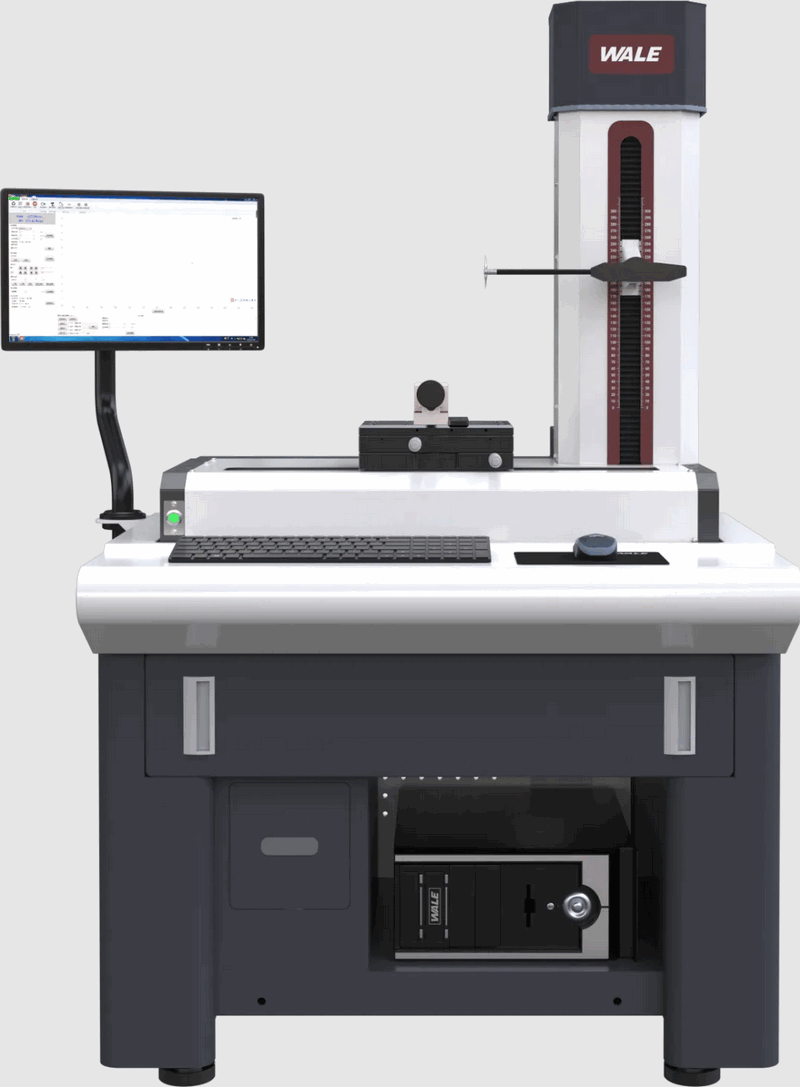

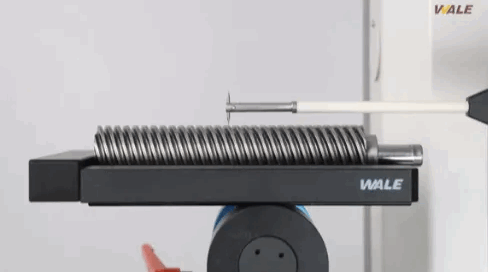

威尔ITC系列智能实时跟踪测量仪，针对行星滚柱丝杠单独零件进行静态精度与表面质量检测。

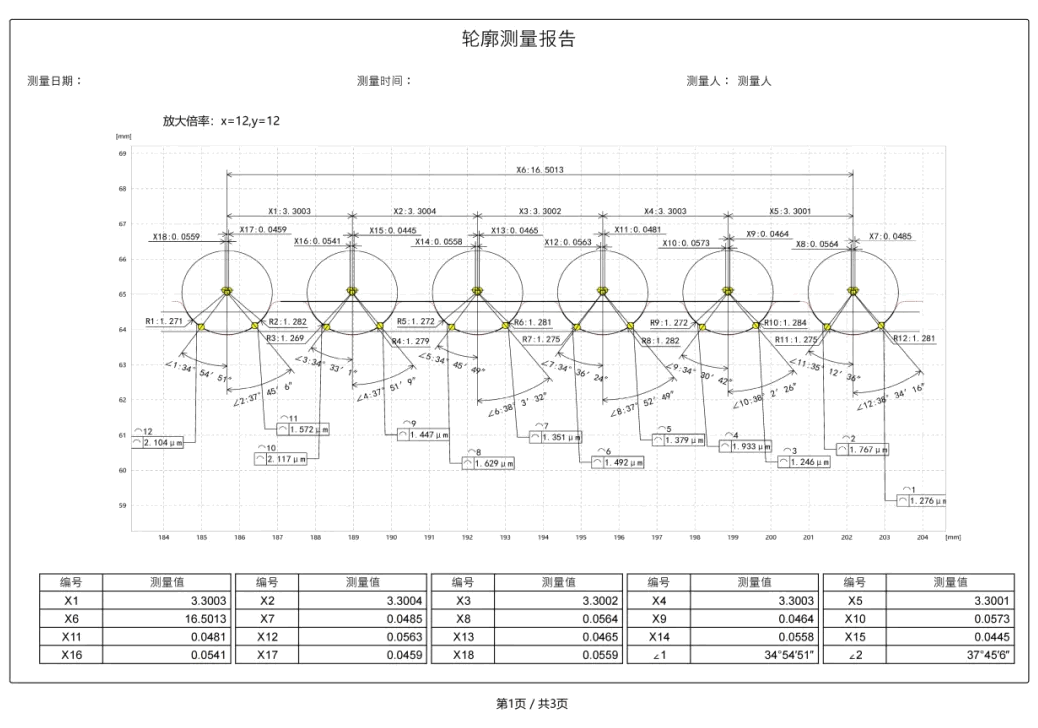

可检测项目包括：牙型、大径、中径、小径、螺纹参数等关键几何精度。
该方案可帮助客户对行星滚柱丝杠中的丝杠、滚柱、螺母等单独零件进行精密测量，把控零件加工质量，为后续装配与性能验证提供可靠数据基础。
02 丝杠动态导程误差测量

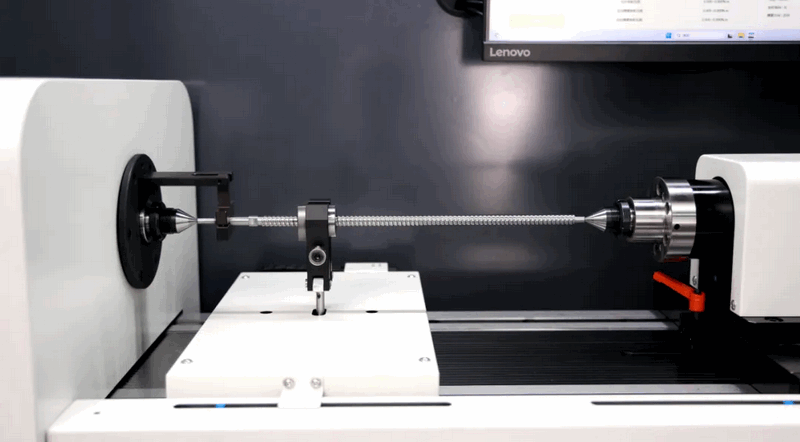

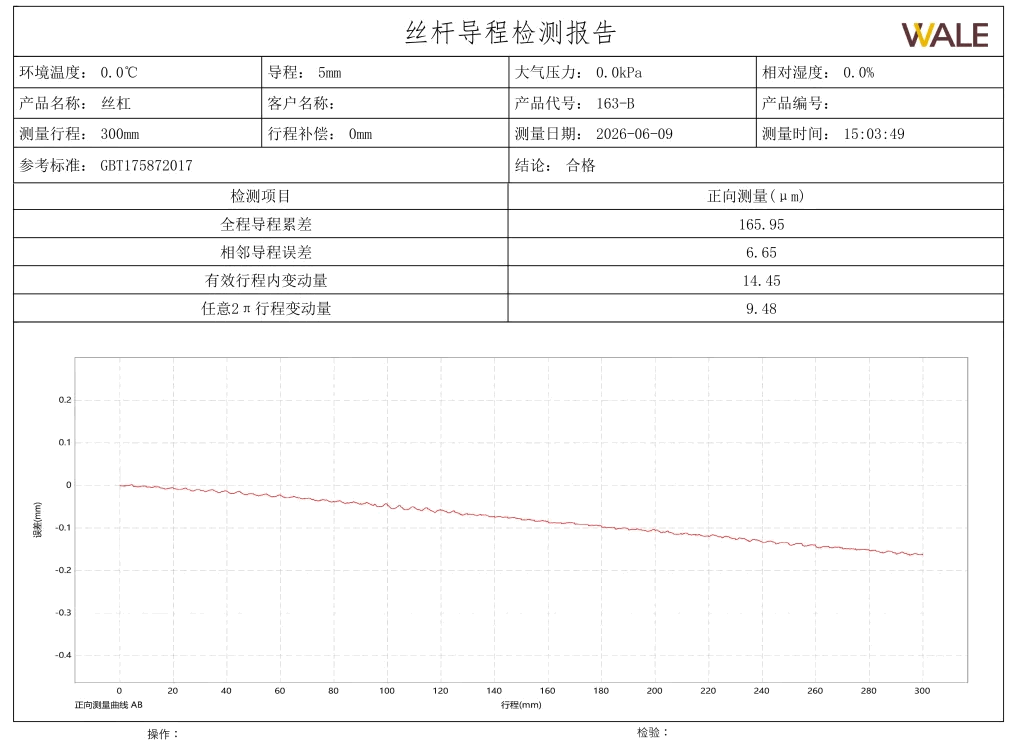

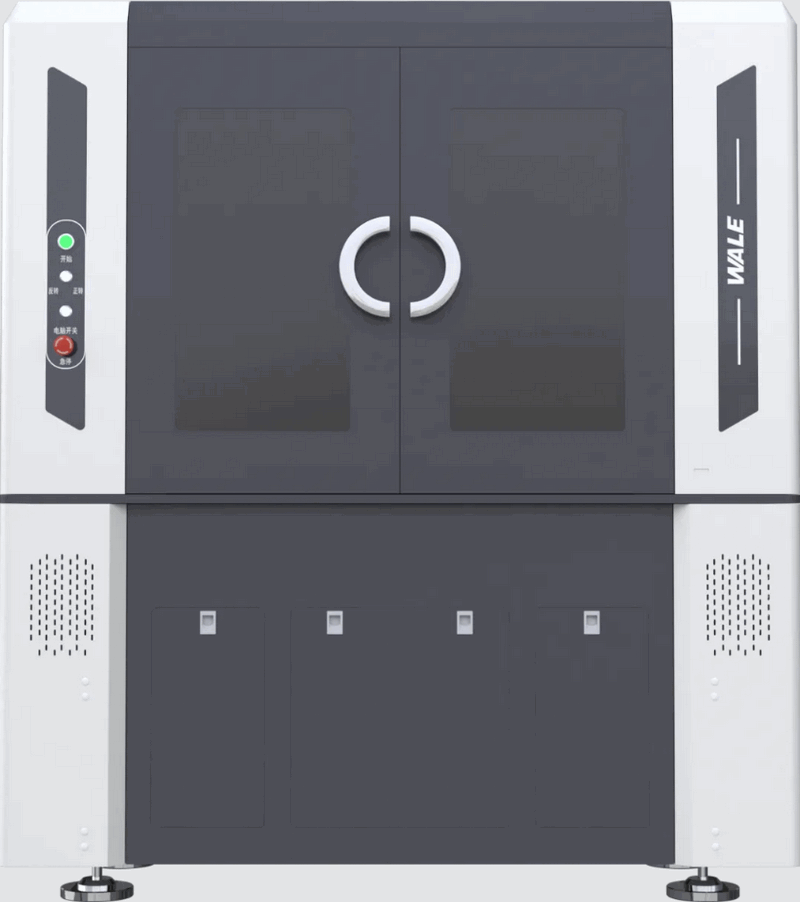

威尔自主研发的丝杠导程测量仪，主要用于丝杠、丝杠副的全程导程累差、相邻导程误差、有效行程内的变动量、任意2π行程变动量、任意300mm轴向行程内行程变动量，为运动平稳性、定位精度和重复定位精度提供数据参考。
结语
行星滚柱丝杠的精度，是人形机器人关节模组容易被忽略的 “微小细节”，却是决定产品核心竞争力的 “关键大局”。
伴随着人形机器人产业爆发，国内精密制造持续升级，精密测量是零部件品质升级不可或缺的抓手。
威尔持续深耕精密测量技术创新，以专业、高效的整套测量解决方案，助力人形机器人、高端装备行业客户严控行星滚柱丝杠零部件品质，提升整机精度，夯实产品核心竞争优势。
（来源：威尔量仪）
